Трекові системи освітлення: типи та елементи монтажу

    Трекові світильники є звичайними світловими приладами, які використовуються для освітлення. Однак, їх конструкція відрізняється від стандартних люстр та інших видів освітлення.

    Для кріплення світильників на стелю використається спеціальний трек - струмопровідна шина. По ньому плафони або світильники можна переміщувати та спрямовувати промінь світла в потрібному напрямку.

    Трекова система освітлення складається з наступних елементів:

• прожекторів або спотів, які можуть бути різної кількості залежно від моделі;
• шинопроводу (довжина треку може становити від 1 до 3 м.), який є алюмінієвим модулем з електричними контактами всередині.

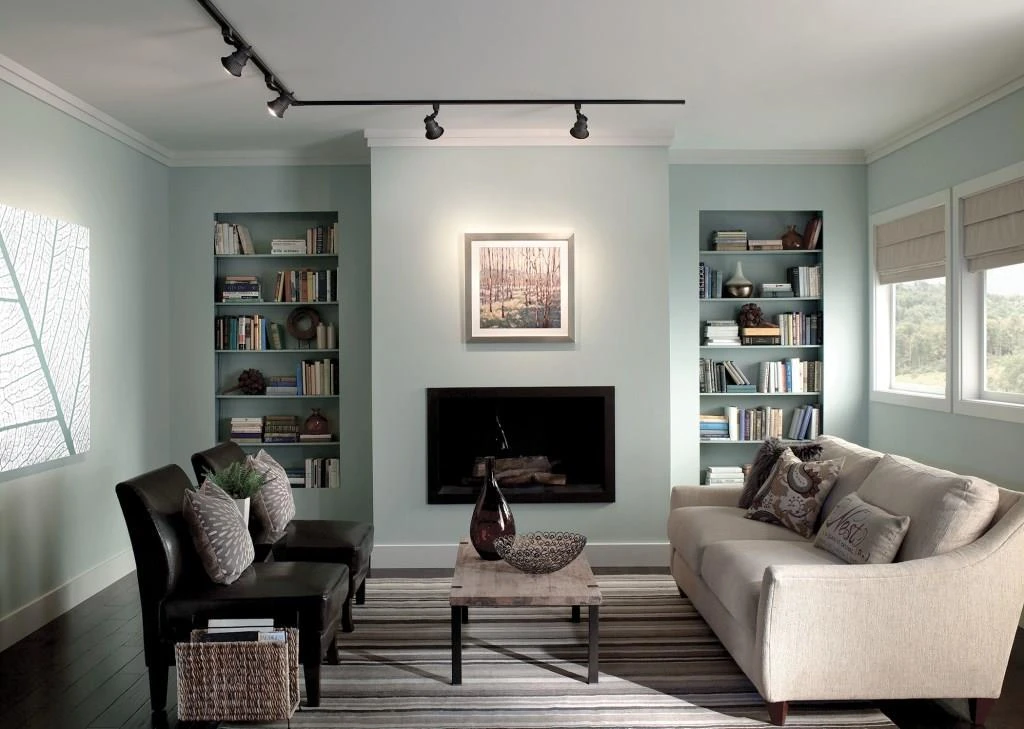

    Використання такої системи дозволяє налаштувати інтенсивність освітлення, колір та напрямок зонально, а також незалежно розміщувати джерела світла. Завдяки цьому можна виділити найважливіші елементи кімнати, такі як картини або вази.

    Конструкція трекових світильників може бути різною, і форма відбивача або плафона впливає напрям світлового потоку. Один трек може кріпити кілька світильників із різними технічними параметрами, дизайном, типом відбивача та особливостями світлорозподілу. Деякі моделі дозволяють вмикати та вимикати світильники окремо.

Види трекових систем

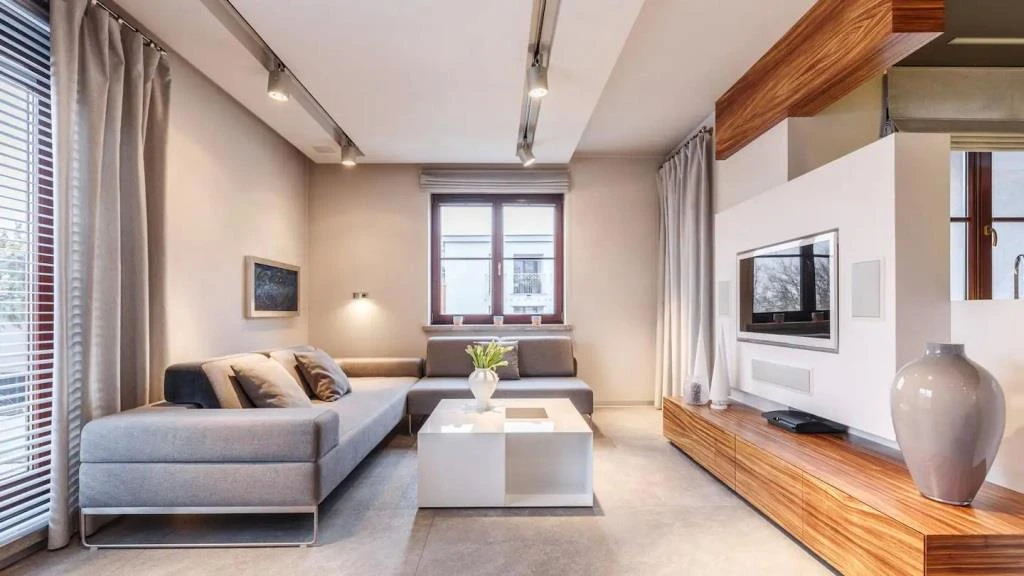

    Трекові системи освітлення бувають врізними, накладними та підвісними. Їхньою основою є шинопровід, зазвичай виготовлений з алюмінію, в якому передбачено наявність контактів для світильників.

    Розмір та форма шинопроводу стандартні: 1, 2 або 3 метри, але їх можна нарізати та формувати у різні конструкції.

    Трекові системи освітлення класифікуються за типом ламп, шинопроводу, а також способом розсіювання світла та кольором світіння (за колірною температурою).

  За типом ламп

    Існують такі види трекових систем за типами ламп:

1. Галогенові.

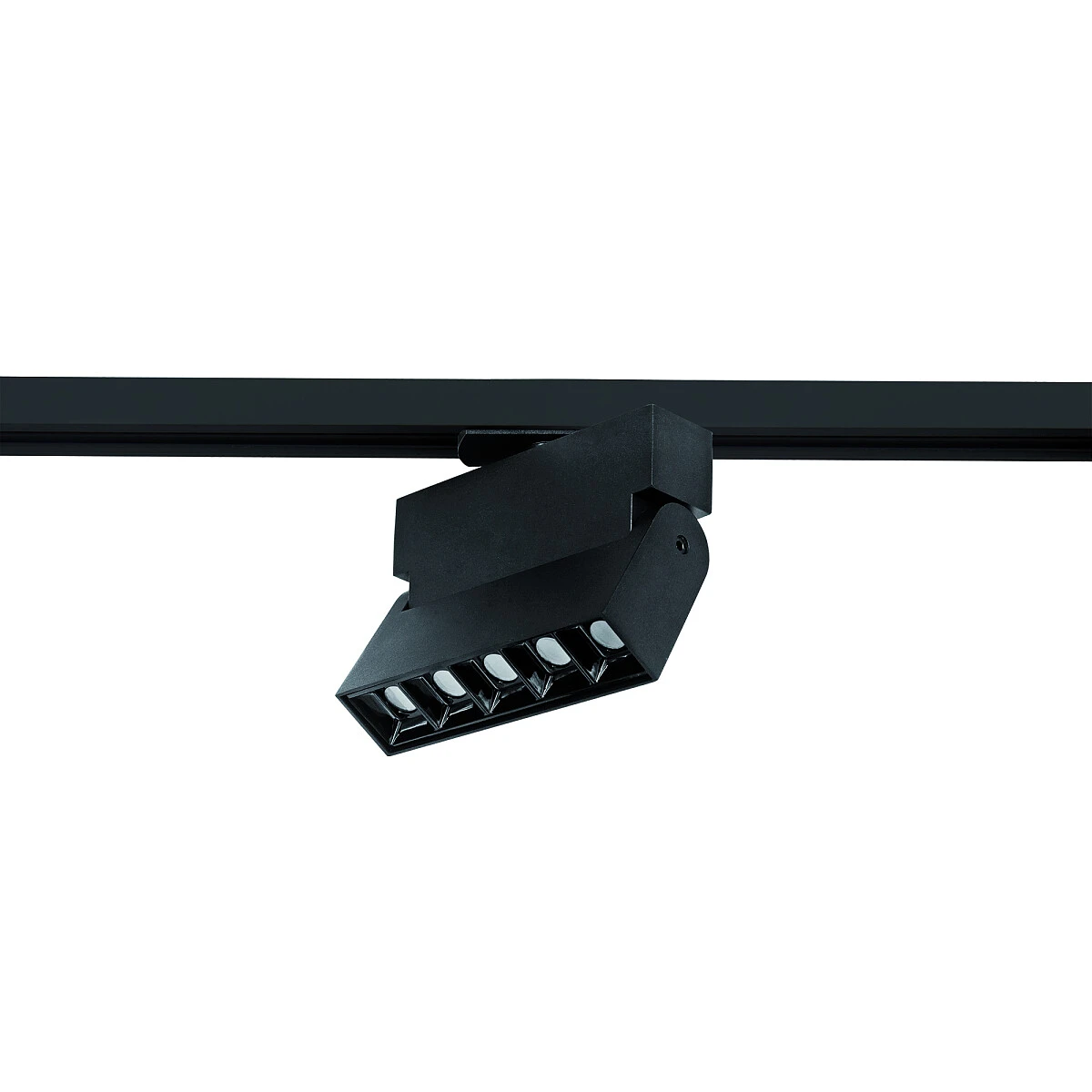

2. Світлодіодні. Найбільш популярний вид з економічним, довгостроковим, м'яким та рівним типом освітлення. Вони бувають з вбудованим LED модулем, а також зі змінними лампами для різних цоколів.

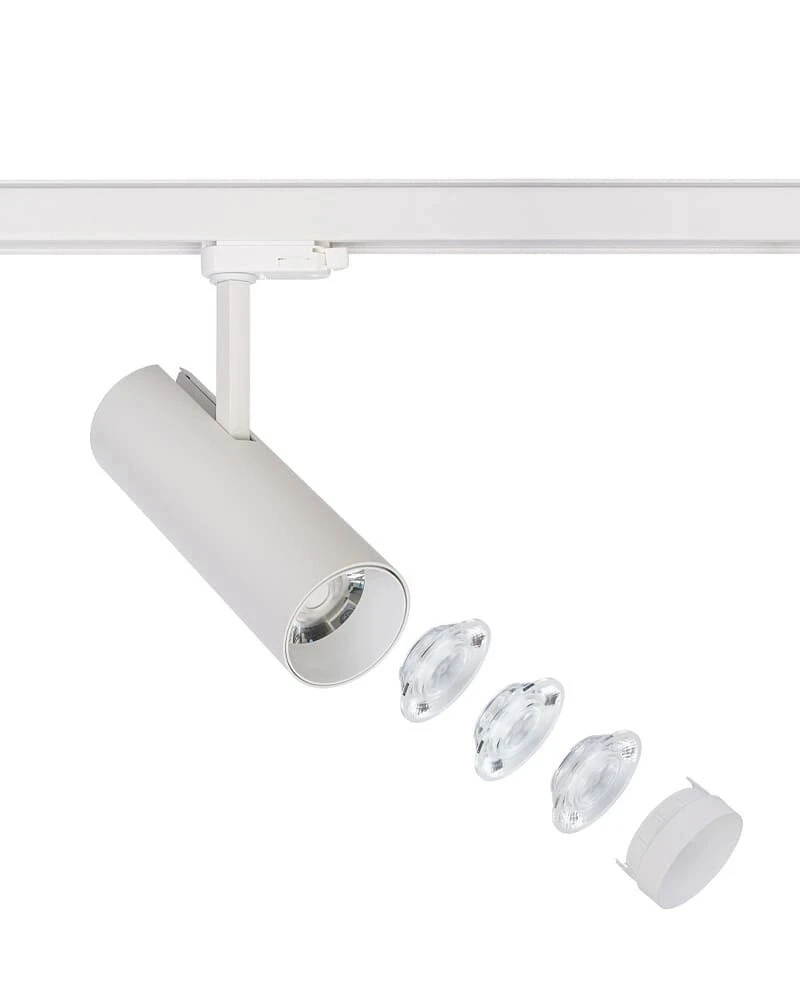

    Вбудовані LED модулі не можна замінювати самостійно. Якщо потрібно замінити лампи, можна придбати нові світильники повністю або звернутися до сервісного центру.

    Що стосується світильників із замінними лампочками, вони можуть мати такі види цоколів:

• GU 10.
• E 27.

    Якщо потрібна можливість регулювання яскравості, можна вибрати світильники з функцією димерування. Для світильників із замінними модулями можна купити спеціальні світлодіодні лампи, що димеруються.

    За типом шинопроводу

    Системи трекового освітлення можуть бути однофазними або трифазними залежно від типу шинопроводу:

• Однофазні системи містять одну групу світильників. Включення у всій групі відбувається одночасно. Вони застосовуються, як правило, для створення різних дизайнерських рішень у домашньому побуті або у невеликих комерційних інтер'єрах.
• Трифазні системи дозволяють використовувати декілька груп освітлювальних пристроїв в одній шині та керувати ними окремо. Вони зазвичай застосовуються в комерційних приміщеннях для керування великою кількістю джерел світла, використовуючи принцип двоклавішного вимикача.

    Шинопроводи для трекових світильників зазвичай виготовляються в чорному або білому кольорах, хоча можуть бути інші варіанти.

    За типом розсіювання світла

    За характером розсіювання світла світильники можна поділити на дві категорії:

1. Акцентовані, що створюють спрямоване освітлення з кутом розсіювання світла до 36 градусів. Такі світильники підходять для виділення конкретних об'єктів у приміщенні, таких як картин, фотографій, статуеток, а також підсвічування робочих зон, наприклад, місця для читання або роботи за комп'ютером, а також столів для приготування їжі.
2. Світильники розсіяного світла, які призначені для загального освітлення та мають кут розсіювання світла понад 36 градусів. Для рівномірного освітлення всього простору необхідно використовувати не тільки направлене, але й розсіяне світло з ширшим кутом.

    Обидва види світильників можуть бути встановлені на одній або різних шинах.

    За колірною температурою

    Для визначення колірної температури світильників на трековій системі використовуються три основні шкали:

1. Тепле світло - 2700-3000 К;
2. Нейтральне біле освітлення – 4000-4200 K;
3. Холодне світло – від 5000-6500 K.

    Якщо ви знаєте бажану температуру освітлення, зможете підібрати світильник, який підходить саме вам. Якщо ж ні, слід дослухатися наступних рекомендацій:

• Варіанти з теплим світлом (2700-3000 K) створять розслаблюючу та затишну атмосферу у готелях, ресторанах, квартирах, магазинах, бібліотеках.
• Світильники на трековій системі з нейтральним освітленням (4000-4500 K) універсальні та підійдуть для будь-яких приміщень.
• Світильники з холодним освітленням (5500-6200 K) найкраще застосовувати у галереях, музеях, виставках та торгових точках. Вони створюють яскравий акцент і підходять для приміщень, де потрібна підвищена увага.

    У будь-якому випадку консультація фахівця не буде зайвою та допоможе вам зробити остаточний вибір.

Монтаж трекових світильників

    Існують три способи монтажу освітлення на шинопроводі: накладний, підвісний та вбудований, кожен з яких має свої особливості.

 Звичайна стеля

    Для монтажу трекової системи на звичайну стелю зазвичай використовується накладний спосіб.

    Покроковий алгоритм процесу встановлення виглядає так:

1. Визначте місце встановлення та намалюйте схему, з розміщеними на ній модулями та підводами кабелю.
2. Підготуйте та заведіть проводку.
3. Підготуйте модулі до монтажу (можна використовувати стандартні або вкоротити їх для зручності).
4. Зробіть розмітку для місць кріплення, приклавши шину до стелі та використовуючи зроблені в ній отвори. Деякі виробники можуть випускати модулі без отворів, у такому разі їх потрібно буде зробити самостійно.
5. Закріпіть трек, використовуючи шурупи та дюбелі.
6. Протягніть кабель до краю шини та підключіть його до клемної колодки, яка інтегрована безпосередньо в модуль. Для цього необхідно притиснути дроти спеціальними гвинтами, а потім закрити конектор.
7. Потім слід установка заглушки на протилежний кінець шинопроводу. Зазвичай систем комплектується заглушкою, але іноді її потрібно придбати окремо.
8. Встановіть споти чи прожектори на шинопровід. Більшість світильників оснащені спеціальними фіксаторами: достатньо їх відсунути, а потім провести встановлення.

Завершальним етапом буде подача живлення та тестування її роботи

Стеля із гіпсокартону

    Для монтажу трекової системи на гіпсокартонну стелю існує два типи установки:

• Накладний метод, коли трек встановлюється на рівну поверхню стелі, а світильники підключаються до нього. Цей спосіб установки аналогічний монтажу на звичайну стелю.
• Врізний метод передбачає створення жолобу під шинопровід у гіпсокартонній конструкції. У ньому будуть приховані модуль та дроти. Якщо краї шини прилягатимуть до стін, необхідно спочатку підключити живлення та встановити заглушки, а потім монтувати систему в жолоб.

    Для встановлення трекових світильників на стіну застосовується аналогічний метод. Кабель живлення при цьому приховують у штробі чи коробі.

Натяжна стеля

    Для встановлення трекових світильників на натяжну стелю потрібна заставна планка. Вона повинна бути встановлена в пазусі стель на рівні натяжної стелі. Якщо ви використовуєте закладну планку у вигляді бруса, прикріпіть прямий підвіс до основної стелі та зафіксуйте брус на потрібному рівні. Геометрія закладної планки має відповідати майбутній трековій системі.

    Потім необхідно підвести кабель живлення. Для цього можна зробити отвори в закладній планці та протягнути проводку через них. Щоб забезпечити надійність, слід закріпити кабель стяжками та використовувати пластикову гофру.

    Після натяжки стелі починайте монтаж трекової системи:

• Встановіть спеціальні шайби в місцях, де плануєте кріпити шинопровід. Шайби потрібно приклеїти до стелі, щоб не допустити розповзання полотна під час свердління.
• Просвердліть отвори та прикріпіть трекову рейку.
• Підключіть систему до живлення та закрийте кришкою.
• Встановіть світильники.

    Після завершення робіт обов'язково перевірте працездатність системи.

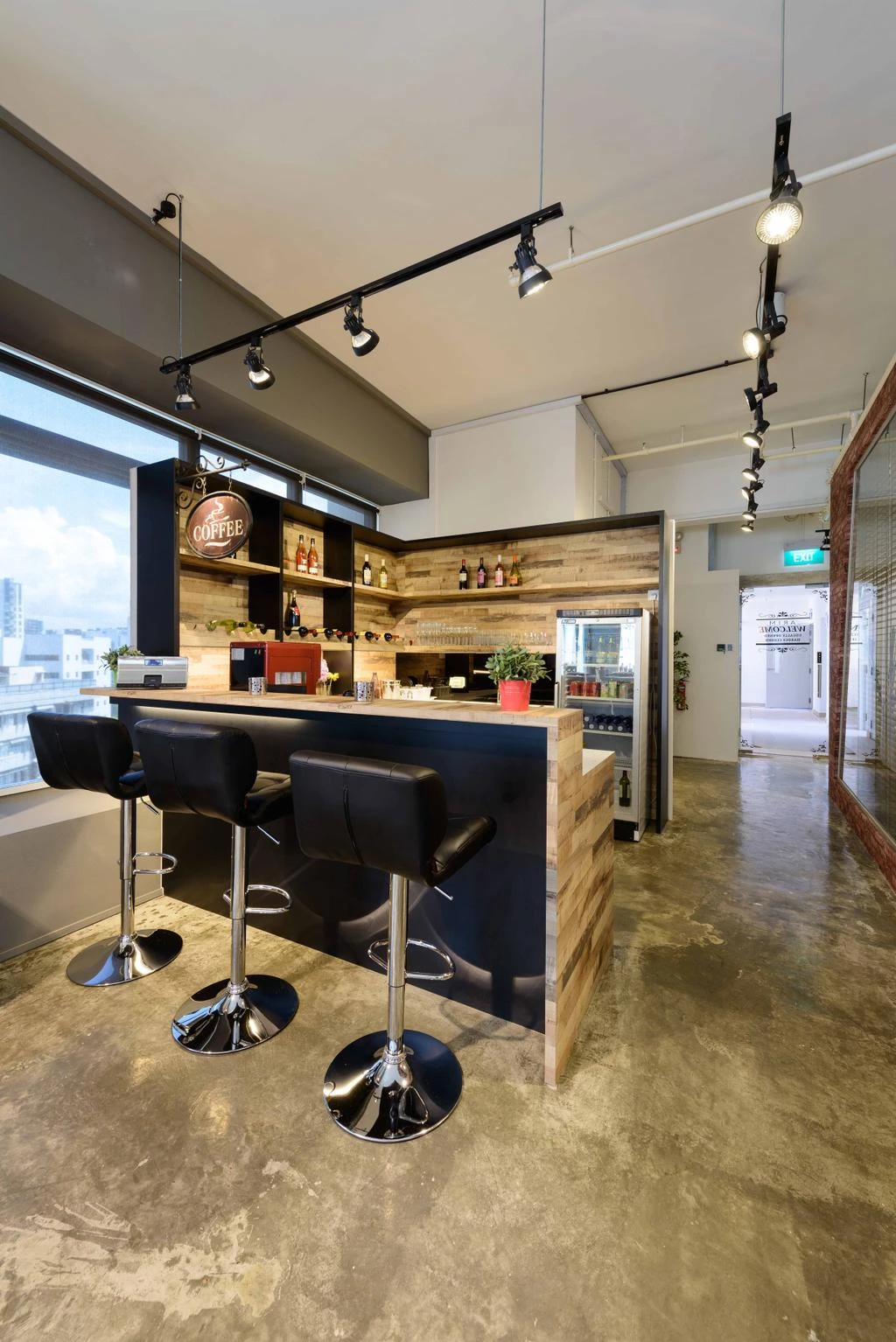

Монтаж трекових світильників на тросах-підвісах

    Встановлення трекової системи на підвісах можливе на будь-якій стелі. Для цього потрібно дотримуватися наступної інструкції:

• Підготуйте шинопровід та нанесіть розмітку під місця кріплення підвісів. Зробіть отвори у цих місцях і вставте дюбелі.
• Визначте потрібну довжину підвісу та відріжте зайву частину троса. Усі троси мають бути однаковою довжини, щоб світильники були встановлені без перекосів.
• Кінець троса необхідно провести через пластину, призначену для фіксації та розташовану на трековій рейці, а другий кінець приєднати до спеціального кріплення, розташованого на стелі.
• Вставте шуруп у дюбель.
• Вставте кріпильні пластини в паз шинопроводу та закріпіть.
• Підключіть дроти через клемну колодку, після чого необхідно закрити конектор.
• Встановіть світильники.

    Після завершення встановлення перевірте роботу системи.

Стеля "Армстронг"

    Стеля Армстронг складається з великих квадратів, утворених поздовжніми та поперечними профілями під стельовим простором. Ці квадрати можуть бути заповнені декоративними звукоізолюючими плитами або призначені для встановлення спеціальних світильників Армстронг.

    Вбудована установка трекової системи на таку стелю неможлива, але можна використовувати накладний монтаж або монтаж за допомогою тросів:

• Для встановлення трекової системи на стелю Армстронг потрібно спочатку зняти плитки в місці, де вона розміщуватиметься. Слід врахувати, що зі спотами та прожекторами вага системи значно збільшиться. Рейка сама по собі легка, але монтаж до основної стелі має бути надійним.
• Далі потрібно зробити розмітку на стелі для тросів, підготувати отвори та вставити дюбелі. Позначаємо місця проходження тросів через плитку, використовуючи виска. Зробіть отвори в плітці діаметром 2-3 мм або на 1-2 мм більше товщини троса, якщо він товстіший.
• Відміряйте потрібну довжину тросу та підготуйте всі троси. Пропустіть троси через отвори в плитці та закріпіть їх на трековій рейці. Другий кінець троса закріпіть у кріплення та зафіксуйте на стелі. Підключіть кабель живлення до клемної колодки та закрийте кришку. Встановіть світильники в модуль та перевірте роботу системи.

    Рекомендується використовувати троси завдовжки від 50 см до 3 м для підвісу. Якщо конструкція довша, необхідно використовувати додаткові троси.

Принцип роботи та компоненти системи

    Трекові системи працюють за одним і тим самим принципом: світильники встановлюються на провідний елемент (шини), який передає робочу напругу світильникам, що дозволяє їм світитися. У будь-який момент світильник може бути вилучений з шини або переміщений в інше місце.

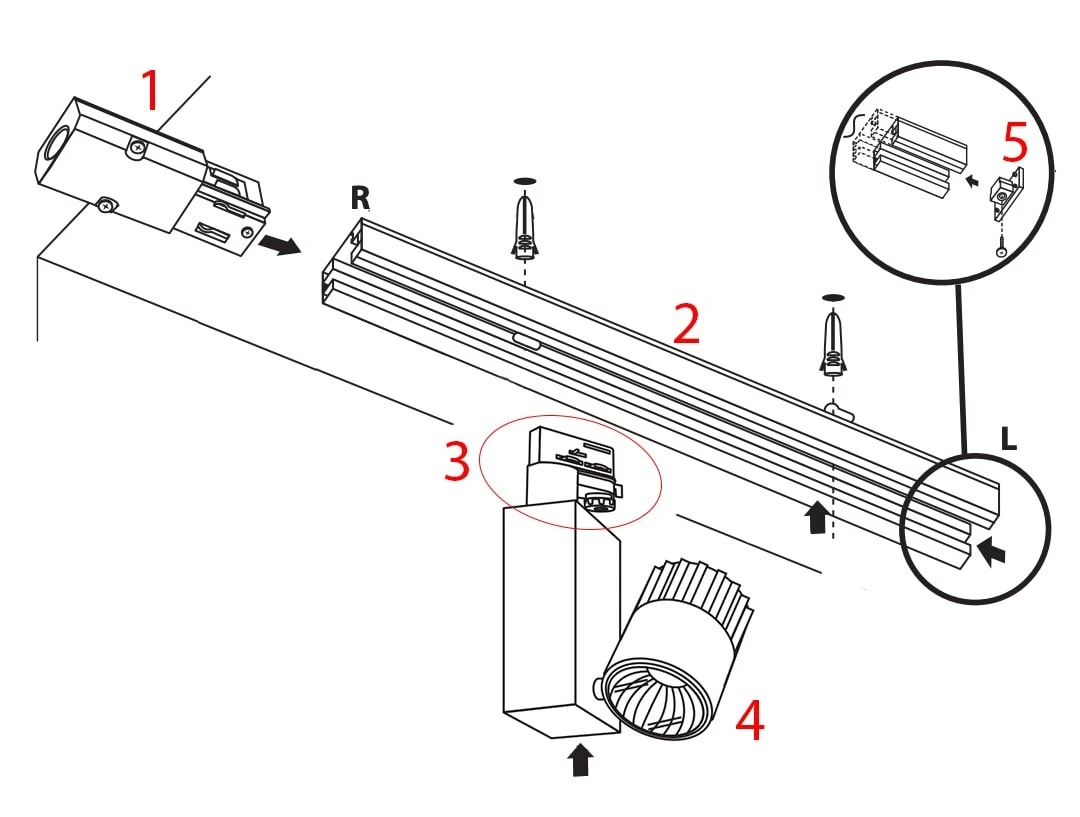

    Проста трек-система складається з наступних елементів:

• Підведення живлення.
• Шинопровід.
• Адаптер для світильника.
• Трековий світильник.
• Заглушка.

    При складанні складніших конструкцій, де передбачені вигини та розгалуження, шинопровід поділяють на відрізки (розрізають). Такі відрізки поєднують додатковими елементами. Для з'єднання відрізків використовуються різні типи з'єднань:

• Кутові.
• Прямі.
• Гнучкі.
• Х- та Т-з'єднання.

   Трекова система може також комплектуватися заглушками та механізмами кріплення.

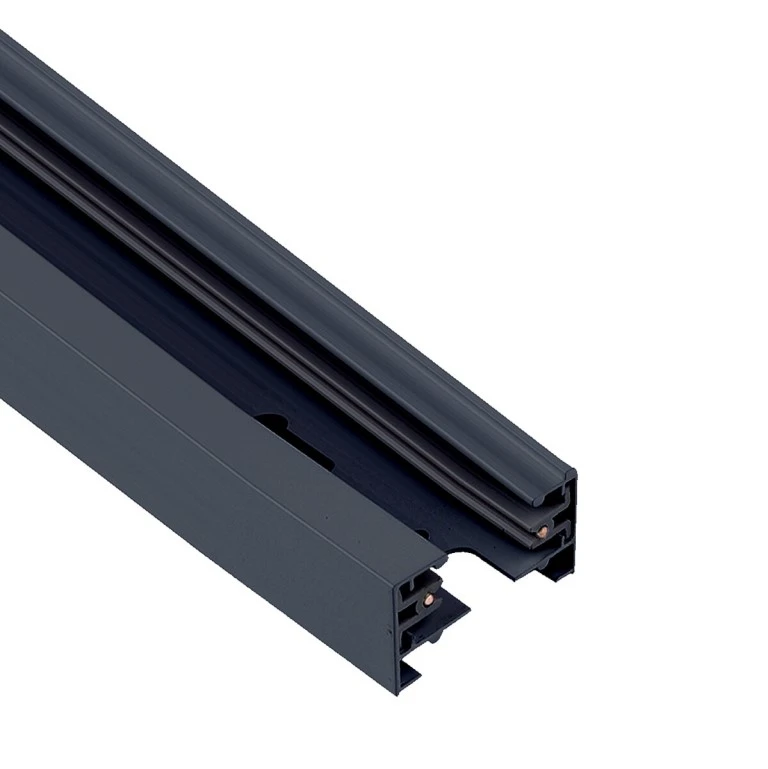

   Шинопровод – це металевий короб з мідними пластинами всередині, який може також називатися треком, трековою шиною або рейками.

   Трекові системи дозволяють легко і швидко переміщати світильники вздовж шинопроводу, що робить їх зручними для створення змінних сценаріїв освітлення. Крім того, деякі шинопроводи можуть мати різні форми та розміри, щоб відповідати дизайну приміщення та забезпечити естетичне поєднання з меблями та декором.

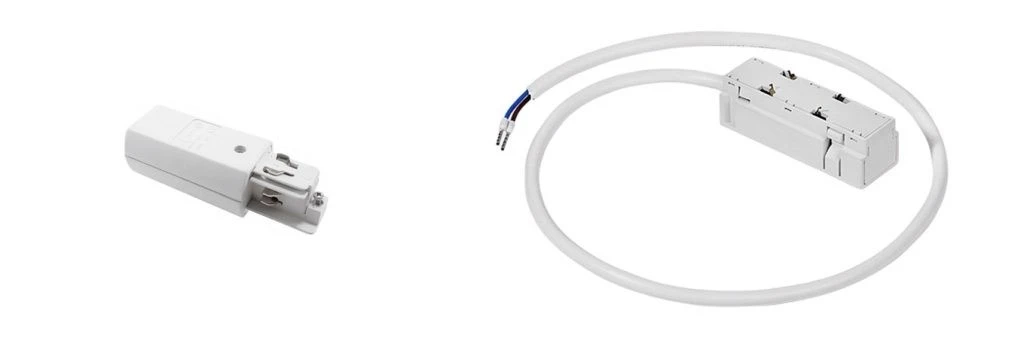

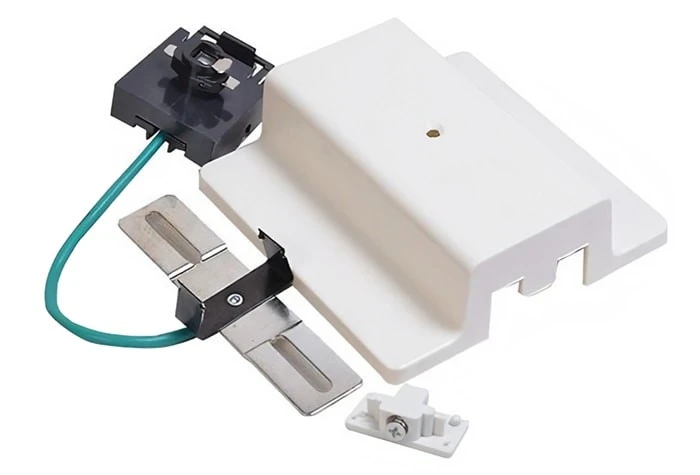

   Трекові освітлювальні системи підключаються до мережі за допомогою компонента, який називають по-різному: струмопідведення, штепсель, роз'єм живлення, підведення енергії, клемна колодка, power feed (connector), power end, feed-in або live end.

   Шинопроводи, що використовуються в трекових системах, можуть бути однофазними або трифазними і живляться безпосередньо від 220 В. Залежно від конструкції, введення живлення може:

• перебувати на одному кінці шинопроводу;
• бути центральним (line feed-in), який підключається до електромережі та живить обидва кінці треку;
• бути виконаний у вигляді стельової чаші (floating canopy) для підключення треку будь-де.

   Деякі виробники пропонують трекові з'єднання, які можуть одночасно підключатися до електромережі та виконувати роль живлення. Виробник у супровідних документах обов'язково розміщує інформацію про необхідність наявності перетворювачів струму, їх характеристики та обмеження.

   Існують два типи конекторів для треків:

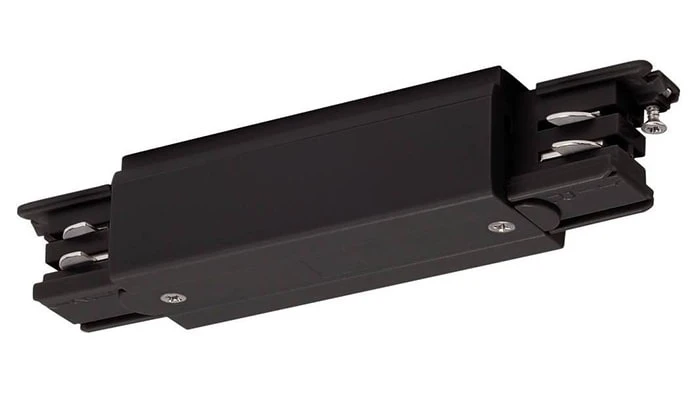

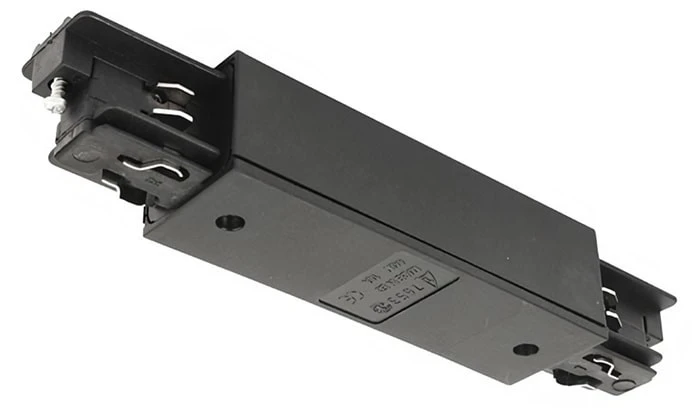

• електричні, які з'єднують 2 кінці (або більше), передаючи струм по шинах
• механічні використовуються для фізичного з'єднання секцій шинопроводів та електричної ізоляції таких секцій одна від одної.

   З'єднання для 3-фазних систем визначають стороною підключення нуля. Вони можуть бути правими чи лівими. Важливо правильно підібрати конектори з дотриманням полярності, тобто нульовий провідник повинен бути по одній зі сторін. На шині та конекторах є умовні позначення для того, щоб не допускати помилок.

     Види з'єднань, які можуть бути використані для шинопроводів:

• зовнішнє (у деяких виробників це з'єднання можна використовувати для введення живлення);
• пряме механічне з'єднання внутрішнє;

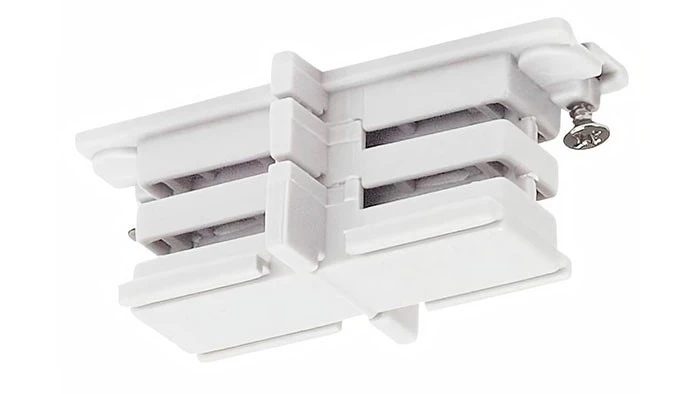

• Т-конектор для з'єднання 3 секцій шинопроводу;

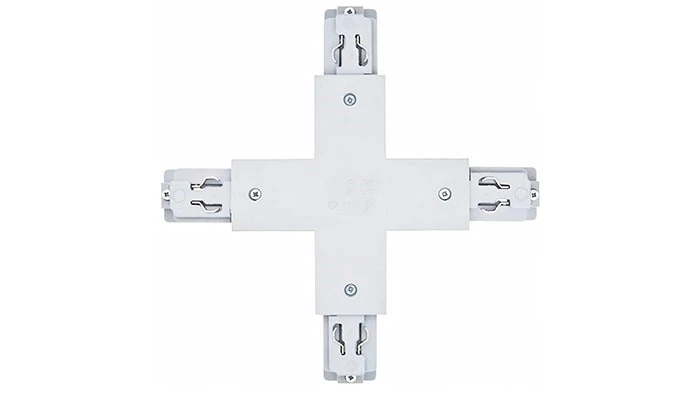

• Х-конектор для з'єднання 4 секцій шинопроводу;

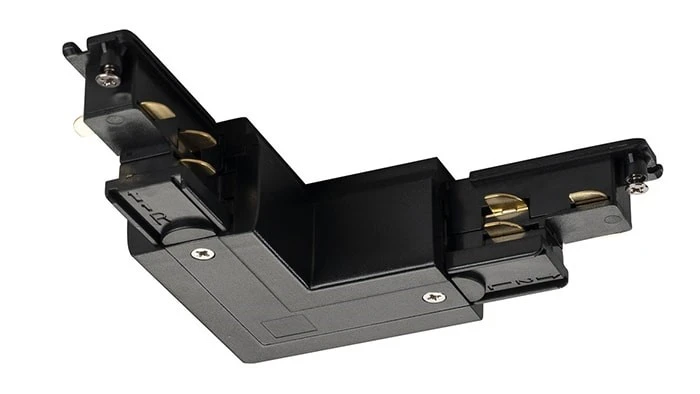

• кутове або L-з'єднання;

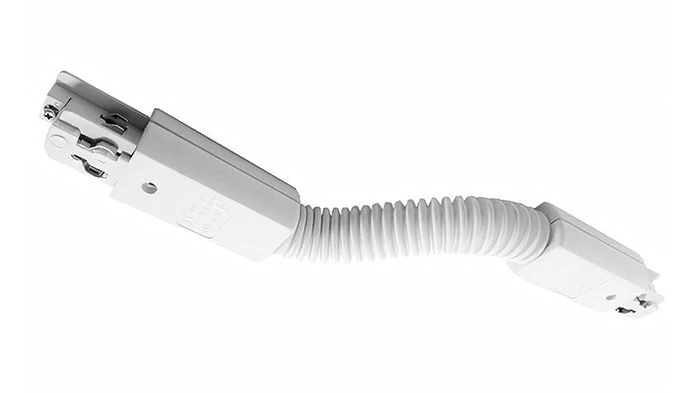

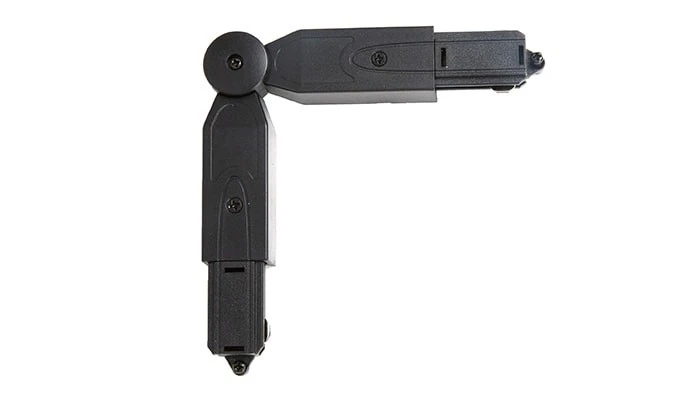

• гнучке з'єднання під різними кутами та на різній висоті;
• поворотне з'єднання для повороту в одній осі.

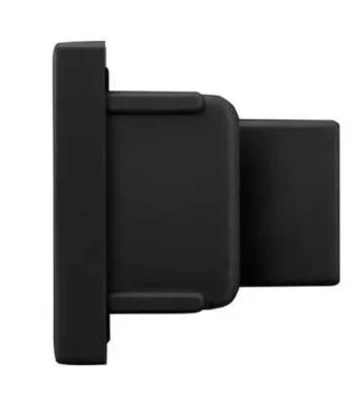

   Заглушка встановлюється в кінці шинопроводу і може постачатися в комплекті або докуповуватися окремо, залежно від виробника.

   Якщо вам потрібно підсвітити якийсь елемент і ви хочете використовувати такий самий світильник, як на системі трека, можна використовувати основу під трек. Якщо потрібно розмістити трекове освітлення нижче рівня, можна використовувати підвіс для треку.

   Трекові освітлювальні системи не тільки забезпечують високу якість освітлення приміщення, але й здатні створити певну атмосферу завдяки їхньому дизайну. При виборі компонентів для трекових систем необхідно враховувати відповідність їхнього зовнішнього вигляду з оформленням інтер'єру, формуючи відповідні комбінації.

• Прості форми габаритних світильників із металевими конструкціями білого або чорного кольору будуть гарним рішенням для стилю лофт або технічного інтер'єру.

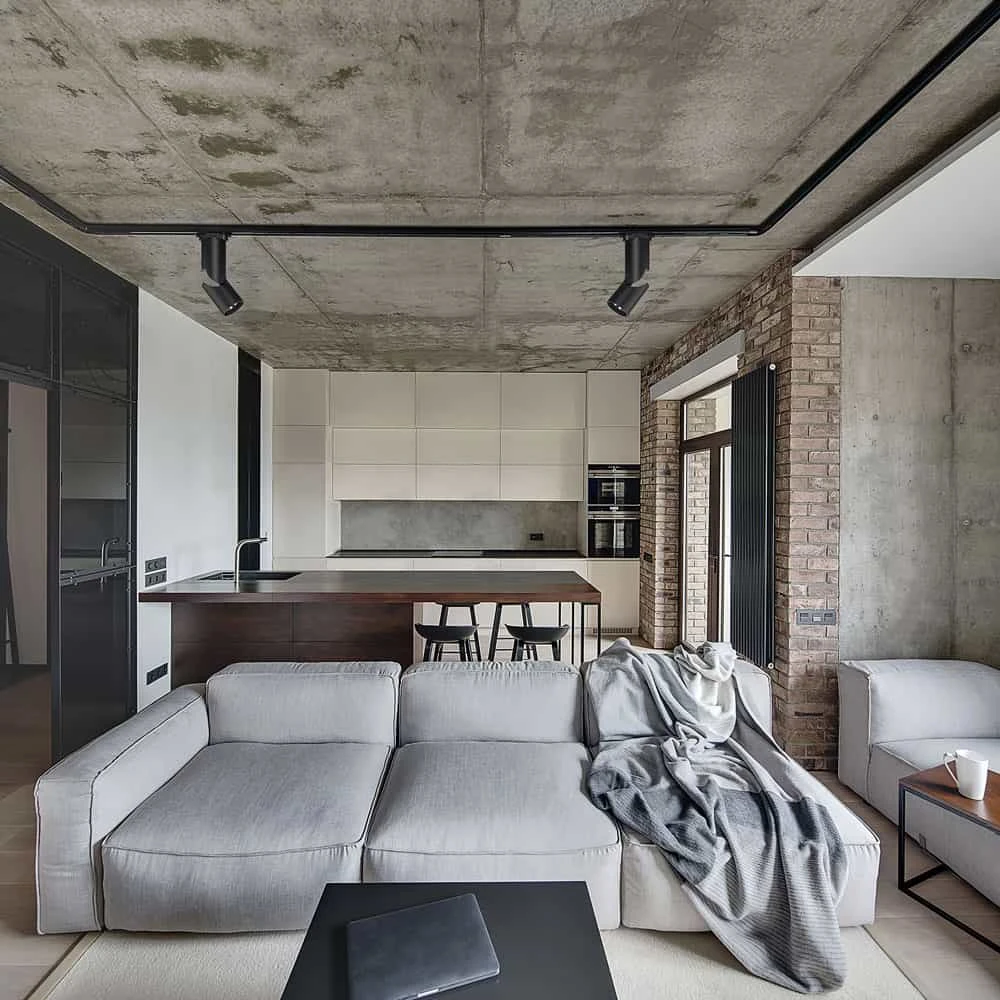

• Світильники, що нагадують прожектори, органічно впишуться у приміщення з промисловим дизайном.
• У стилі hi-tech, заснованому на використанні технологічних елементів, вдалим доповненням стануть трекові світильники-трансформери або хромовані світильники, що нагадують своїми формами космічні об'єкти.
• У лаконічному стилі мінімалізм доречно виглядатимуть функціональні трекові світильники, що мають прості форми з правильними пропорціями та контурами, які не будуть відволікати увагу від інших елементів інтер'єру. Їхній колір також має бути стриманим, таким як чорний чи білий, щоб не привертати на себе зайвої уваги.

    Сучасні дизайнерські рішення пропонують універсальні моделі, що можуть підійти практично для всіх стилів. Навіть для вишуканих та елегантних інтер'єрів ви обов'язково знайдете відповідні трекові освітлювальні пристрої.
