Монтаж комплекту теплої підлоги – нагрівальний кабель

    Для зручності опишемо усе покроково:

    Крок 1.

    Почнемо монтаж комплекту теплої підлоги – двожильний нагрівальний кабель з вибору в стіні місця, яке буде максимально зручне для розташування там терморегулятора і при цьому, щоб не заважало розстановці меблів в приміщенні. Якщо терморегулятор повинен керувати обігрівом в кімнатах з підвищеною вологістю (наприклад: ванна, сауна), то його рекомендовано встановити за межами кімнати.

    Далі потрібно зробити отвір в стіні під стандартну монтажну коробку в яку буде поміщений терморегулятор. Від ніші видовбайте канал під укладку під’єднювальних проводів (холодних кінців кабелю) та гофрованої трубки для монтажу датчика температури підлоги.

    Крок 2.

    Кабель повинен укладатися на рівну, бетонну, без механічних пошкоджень поверхню. Одним з варіантів є монтаж кабелю на тверду теплоізоляцію (товщина від 20 мм). Для цього виду укладки потрібно використати металеву сітку діаметром дроту від 1 мм. Кабель до сітки буде фіксуватися хомутами або зажимами.

    Ще один з варіантів – це вкрити ізоляцію стяжкою товщиною 30-40 мм і після цього укласти кабель за допомогою монтажної стрічки.

    Двожильний кабель під плитку укладається безпосередньо у шар плиточного клею.

    Крок 3.

    Поверхня підлоги повинна бути очищена від різного роду сміття та інших механічних предметів.

    Крок 4.

    Потрібно виділити площу обігріву, відмінусувавши місця розміщення меблів та побутової техніки. Рекомендується від стін та меблів відступати 10-15 см, а відстань кабелю до іншої електропроводки та незахищених конструкцій не має бути меншою за 10 см, а до елементів другої системи обігріву – 50 см.

    Крок 5.

    На сформованій площі під теплу підлогу закріплюємо монтажну стрічку. Крок встановлення стрічки може бути від 50 до 75 см, а кріпильні скоби повинні розташовуватись в одному напрямі. Перед кріпленням стрічки до поверхні потрібно переконатись, що цвяхи чи дюбелі, якими будуть кріпитися відрізки монтажної стрічки не зможуть пошкодити комунікацій, котрі закладенні в основі підлоги (перед початком укладання нанесемо крейдою місця розташування комунікацій).

    Крок 6.

    Перевіряємо опір кабелю та ізоляції:

- опір кабелю має відповідати нормам, що вказані в інструкції до використання комплекту теплої підлоги;

- опір ізоляції має бути перевірений мегомметром з робочою напругою 1000-2500 В.

    Крок 7.

    Фіксуємо нагрівальний кабель по всій виділеній площі під обігрів за допомогою зажимів розташованих на монтажній стрічці.

    Щоб механічно не пошкодити кабель, укладку слід проводити у взутті з м’якою підошвою.

    Не рекомендується перетягувати кабель, не послабивши його кріплення на монтажній стрічці, щоб гострими краями стрічки не пошкодити зовнішню ізоляцію.

    Не потрібно згинати місця кабелю із з’єднювальною та кінцевою муфтами. Ці частини краще розташувати в зоні залиття стяжки. Вигинати кабель можна з мінімальним радіусом – 2,5 см.

    В стіну вкладаються тільки «холодні» кінці кабелю живлення. Після укладки потрібно перевірити опір кабелю та ізоляції згідно нормам в інструкції.

    Крок 8.

    Тепер розмістимо термодатчик. Для цього потрібно вложити гофротрубу в штробу від отвору терморегулятора на підлогу, щоб термодатчик знаходився на відстанні 50-100 см від стіни і посередині між нагрівальними кабелями, котрі будуть проходити в цьому місці. Для цього перед заливкою потрібно зафіксувати датчик. Щоб уникнути попадання розчину стяжки, закрийте герметично кінець гофрованої трубки, використавши заглушку або ізоленту.

    Вигини гофротруби мають бути радіусом не менше 3,5 см. До того ж гофротрубка має забезпечити в потрібний момент заміну термодатчика на проводі.

    І для завершення – проштовхніть провід з термодатчиком до кінця гофрованої трубки.

    Крок 9.

    При відключеній напрузі потрібно підключити терморегулятор до мережі, а також до нагрівального кабелю та термодатчика. Детальні рекомендації можна подивитись в інструкції терморегулятора. Після того, як буде перевірено усі підключення, потрібно на короткий час подати напругу та перевірити роботоздатність системи теплої підлоги. Далі відключаємо живлення аж до завершення монтажу системи та її кінцевого увімкнення.

    Крок 10.

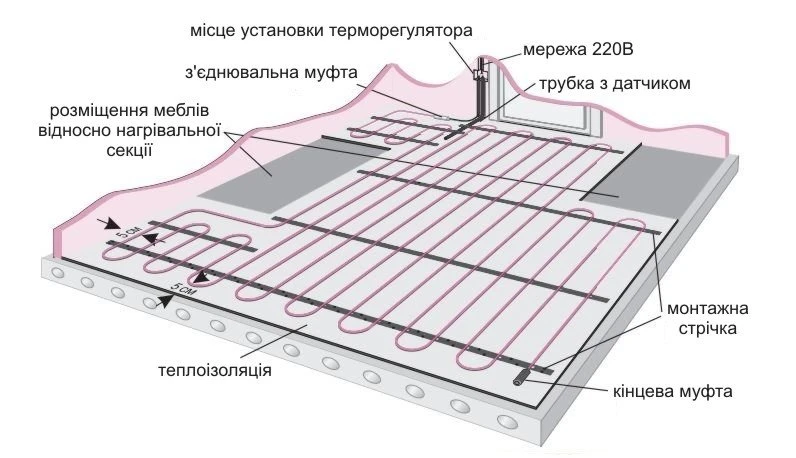

    В наступному кроці потрібно намалювати схему розміщення нагрівальної секції, відмітити усі відстані відступів від стін, меблів та побутової техніки, вказати крок укладки і потужність секції.

    Крок 11.

    Щоб захистити кабель до початку заливання стяжкою, вкрийте його листами фанери або іншими матеріалами.

    Товщина стяжки на цементній основі має бути в межах 3-5 см, а сама стяжка повинна повністю вкривати нагрівальну секцію та муфти теплої підлоги. Кабель повинен бути повністю залитий, без утворення повітряних пустот, щоб не спричинити місцеві перегріви кабелю під час запуску.

    Не рекомендовано заливати нагрівальну секцію легкими (тепло ізолюючими) бетонами.

    Крок 12.

    Перед укладкою фінішного покриття не забудьте ще раз перевірити цілісність кабелю та ізоляції шляхом виміру опору згідно показників в інструкції. Після перевірки кладемо фінішне покриття.

    Даємо розчину повністю затверднути (для цементно-піщаного розчину це 28 днів). Далі перевіряємо електричне підключення та вмикаємо терморегулятор. Задаємо потрібний температурний режим (приблизно 26-28°С). Після стабілізування температури нагріву (приблизно 5-72 годин), підбираємо комфортний для Вас режим температури обігріву.
