Монтаж електричного щитка

 На кінцевому етапі електромонтажних робіт пора встановити електричний щиток. Тут же важливо правильно вибрати його місцезнаходження. Електрощиток рекомендовано монтувати всередині приміщення, щоб зменшити витрати на протягування електричного кабеля. Найбільш доцільно буде розмістити щиток біля входу в приміщення.

  Звичайно, можна купити електричний щиток повністю укомплектований диференційним модульним вимикачем, автоматичними вимикачами і лічильником, але якщо не лінуватись, то доволі раціонально і дешевше зібрати усе самостійно або знайти професійних електриків.

  Для початку давайте визначимо з якого матеріалу повинен бути виконаний корпус електричного щитка. В основному для його виготовлення використовують метал або пластик (термопластик, який витримує довготривалу дію на нього високих температур). Пластмасові електрощитки ззовні доволі естетичні та легко вписуються в будь-який інтер’єр.

    Електрощитки бувають вбудованими і накладними. Вбудований тип електричного щитка рекомендують застосовувати в приміщеннях з прихованою проводкою. Його встановлюють переважно на гіпс або алебастр, в заздалегідь підготовлену нішу. Натомість накладні електрощитки монтують в приміщення з накладною електропроводкою. Кріпиться даний тип щитка саморізами чи дюбелями забивними.

    Розглянемо будову електричного щитка. Першим елементом є DIN-рейка – це планка на яку закріпляються захисні, комутаційні та обслуговуючі пристрої, зокрема автоматичні вимикачі, пристрій захисного відключення (ПЗВ), модульна розетка, терморегулятори, таймери. DIN-рейка являє собою металеву пластину з отворами, яку можна закріпити до корпуса електрощитка.

    Другим елементом є шина на яку під’єднують усі нульові контакти проводки, а контакти з фазами підключають до автоматів. Також є ще інша розподільна шина, на яку під’єднують контакти для заземлення. Розподільні шини поділяються на два типи: відкрита і прихована в пластиковому корпусі.

   Далі йдуть автоматичні вимикачі, які виконують функцію захисту електричних побутових приладів і техніки від поломки приперевантаженні електромережі чи короткому замиканні (їх кількість і номінал залежать від кількості і потужності електроприладів, щопідключаються до мережі).

    В будову електрощитка також можуть входити ПЗВ (пристрій захисного відключення) і диференційне реле (модульний диференційний вимикач). Функція першого полягає в захисті людини від ураження електричним струмом. Диференційне реле окрім того, що теж збереже людину від ураження електрострумом, також виконує функцію захисту мережі електропроводки від короткого замикання і перевантаження. При необхідності в будову електричного щитка може входити електролічильник.

    Тепер спробуємо зібрати електрощиток...

    Як ми уже зазначили в будову щитка можуть входити електролічильник, модульний диференційний вимикач, автоматичні вимикачі, DIN-рейка і шини (одна – нульова, друга - заземлююча).

    Для початку потрібно встановити елекрощиток в стіну. Далі підключаємо потрібну кількість кінців електропроводки – бажано, щоб кабелі були підписані, щоб зменшити час на під’єднання і з кінців кожного кабелю знімаємо верхню ізоляцію (якщо проводка буде одного відтінку чи кольору, то важливо позначити фазну жилу).

    В самому щитку монтуємо DIN-рейку на яку потрібно буде встановити потрібну кількість автоматичних вимикачів і диференціальне реле – для цього можна скористатись саморізами. А от автомати до DIN-рейки будуть кріпитися за допомогою спеціальної защіпки. Розміщувати автомати рекомендується так: з правого боку встановлюємо вхідний автомат, далі ПЗВ (пристрій захисного відключення), а потім решту автоматів в зручному для Вас порядку.

    Також потрібно пам’ятати, вхідний автомат має бути двополюсним для однофазної мережі і трьох полюсним - для трифазної.

    Наступним кроком буде монтаж нульової планки до якої підключаються усі нульові жили, підігнані під потрібну довжину, котрі підключені через ПЗВ.

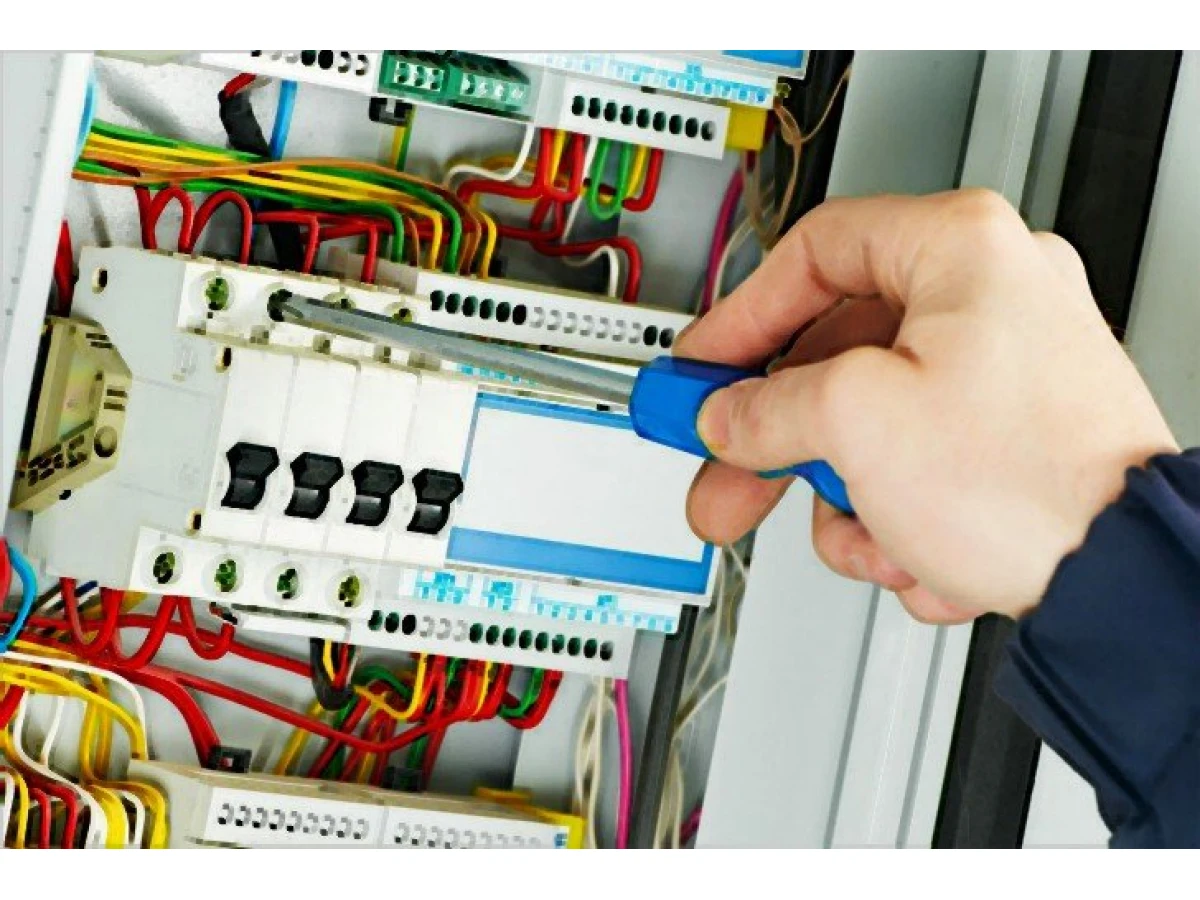

    Далі підключаємо автомати. Для їх підключення вхідний кабель живлення під’єднується до клем, які знаходяться зверху автомата, а до клем, котрі знаходяться в нижній частині – під’єднуються проводи живлення, які розводяться по приміщенні для заживлення обладнання. При підключенні автоматів фазний провід підключається до першого автомата, а всі решта автомати з’єднуються перемичкою, виготовленою з кабеля такого самого січення, як вхідний кабель.

    Перед підключенням електролічильника потрібно звернутися до постачальника електроенергії, для того, щоб вони дали дозвіл на зрив пломби, якщо лічильник уже працював. Після отримання дозволу кваліфікований електрик може приступити до під’єднання нового електролічильника чи його переміщення в новий вмонтований електрощиток. Далі ми повідомляємо постачальника електрики про завершення робіт і він опломбовує Ваш електролічильник.

    На цьому етапі монтаж (встановлення) електричного щитка можна вважати успішно завершеним.
