Як підключити світлодіодну стрічку?

Як власноруч під'єднати світлодіодну стрічку — питання, яким задається багато клієнтів крамниці освітлювального приладдя. Незважаючи на досить просту, при цьому надійну конструкцію світлодіодної стрічки, для введення її в експлуатацію потрібні певні знання. А забезпечити довготривалу роботу допоможе правильний вибір необхідного устаткування, враховуючи сферу експлуатації та ваші потреби до якості освітлення.

Характеристики світлодіодної стрічки

Вибираючи на вітрині магазину led-стрічку, важливо зважити її основні характеристики. Саме завдяки цим показникам можливо підібрати оптимальний варіант для певних потреб. Отже, на що звертати увагу при виборі.

Яскравість

Те, наскільки інтенсивним, яскравим буде освітлення насамперед залежить від кількості діодів. Яскравість світла вимірюється в люменах, що маркується позначкою — L. Перед тим, як купити світлодіодну стрічку, варто визначити потрібний рівень яскравості, відштовхуючись від функціонального призначення. Наприклад для фонового підсвічування можна встановити приглушене світло, а для основного — більш насичене. Регулювати рівень яскравості допоможе спеціальне додаткове обладнання.

Потужність

Потужність завжди зазначено в технічних характеристиках кожної моделі, опис якої ви можете знайти на сторінці електронного каталогу. Показник залежить від кількості led-джерел, з урахуванням їх розташування на 1 м/погонний. На потужність освітлення також впливає і яскравість. Якщо на меті придбання стрічки для фонового підсвітлення кімнати, вітрини — віддайте перевагу потужності з низьким показником. Для монтування освітлення у спортивного клубу або, наприклад, для підсвічування рекламної продукції застосовують потужні лед-стрічки.

Герметизація або ступінь IP

Рівень IP може коливатися між показниками від 20 до 65, що залежить від рівня вологи та кліматичних умов при експлуатації. Для використання у сухому приміщенні підійдуть освітлювальні прилади з мінімальним ступенем захисту від вологи. Якщо ж світлодіодна стрічка розрахована на освітлення вулиці, кухні, ванної кімнати чи басейну, тоді ваш вибір — модель з найвищим ступенем IP.

Щільність

Від кількості led-джерел, розташованих на 1 м стрічки, належать такі характеристики підсвітки, як:
декоративність;
яскравість;
потужність.
На сторінках нашого електронного каталогу представлено великий асортимент стрічок з щільністю на вибір — від 60 і до 120 шт\м.

Колірний діапазон

Сьогодні виробник, намагаючись задовольнити потреби всіх клієнтів, пропонує як монохромні (моно колір) так і поліхромні стрічки на багато кольорів. Купивши поліхромну RGB лед-стрічку, варто відразу потурбуватися про наявність спеціального контролера, за допомогою якого можна задавати плавність зміни кольорів, також регулювати інтенсивність яскравості та насиченості діодів.

Світловий спектр відтінків

Відтінковий світловий спектр може бути холодним, теплим або нейтральним. Для створення гармонійної затишної атмосфери, рекомендується поєднання підсвітки теплого «жовтого» спектру з теплими кольорами інтер'єру. І навпаки — «біле» світло підійде для більш холодних кольорів.

Довжина стрічки

Найбільш поширена довжина стрічки складає 5 метрів, і саме цей варіант ви знайдете у виробника кожної торгової марки. Якщо стрічка задовга, її легко розділити на потрібні відрізки, при цьому без шкоди для електроланцюга. Аби не порушити функціонування приладу, потрібно різати у позначених місцях. У випадку, коли потрібна довша стрічка, то кожні 5 метрів необхідно підключати окремим дротом. В жодному разі не можна з'єднувати дві або більше 5-ти метрових стрічок між собою. Ігнорування заборони може призвести до неправильного розподілу навантаження в електромережі.

Як під'єднати led-стрічку

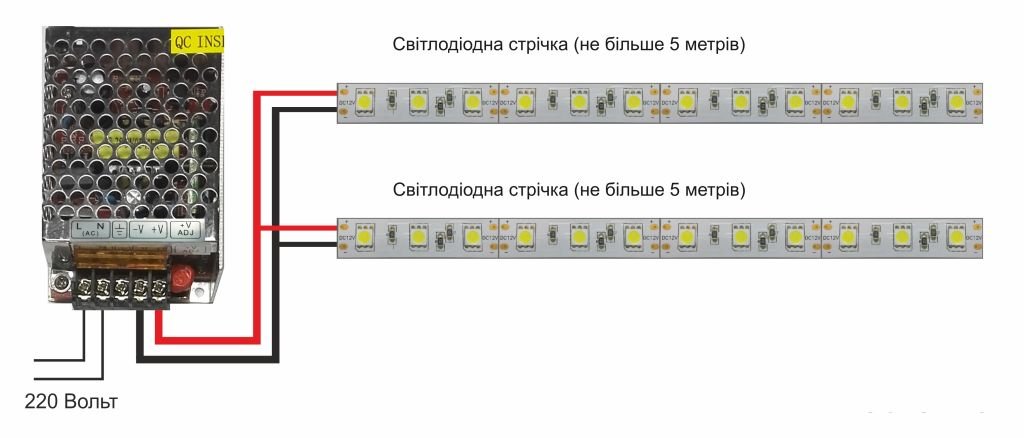

Підключення світлодіодної стрічки потребує дотримання певних правил, враховуючи й техніку безпеки. Для монтажу необхідно використовувати алюмінієвий профіль, на який розміщується стрічка. Це забезпечує своєчасне відведення тепла, коли мова йде про потужне джерело світла. Для малопотужних моделей профіль можна не використовувати. Як вже зауважували вище, при з'єднанні декількох стрічок їх сумарна довжина не повинна перевищувати 5 метрів. Для досягнення більшої довжини використовуйте паралельне з'єднання.

Аби спростити підключення та обійти процес пайки, виробники забезпечують клієнтів спеціальними подовжувачами та конекторами. При монтажі допускається під'єднання стрічки з однієї або обох сторін. Останній варіант підключення допомагає значно зменшити навантаження на доріжку, тим самим гарантує рівномірність випромінювання по всій довжині джерел. Обов'язково треба пам'ятати про правило збереження полярності — при з'єднанні лед-стрічки «плюси» і «мінуси» завжди повинні сходитися.

Варто при монтажі враховувати радіус вигину стрічки, та дотримуватися його. Вигин не перевищує 2 см. На місцях без електронних елементів допускається дотримання меншого радіусу, але за умови забезпечення надійного закріплення згинів.

Якою буде блок схема світлодіодних стрічок залежить від:

виду лед-стрічки;
довжини;
додаткового приладдя.

Найпростішу схему і легке підключення має стандартна монохромна стрічка на 5 метрів, для роботи якої достатньо з'єднання зі спеціальним трансформатором — блоком живлення. Блок під'єднується до мережі з напругою у 220В.

При роботі з блоком, що має виведені дроти, потрібно бути уважним. Найчастіше чорний колір дроту вказує на полюс «+», чорний або синій — «-», але зустрічається й інше маркування, про що буде обов'язково зазначено в інструкції. Саме тому потрібно орієнтуватись не тільки на колір та власний досвід, а й ознайомитися з інструкцією безпосередньо від виробника.

        Якщо потрібно підключити блок без виведених дротів, під'єднання здійснюється до маркованих затискачів міні-трансформатору. Більш детально та наочно про підключення світлодіодної стрічки до блоку живлення можна дізнатися з інструкції, у який є схема та поетапний опис процесу. Інтеграція проводу живлення зі стрічкою може проводитися двома способами, кожен з яких має свої переваги:
із застосуванням конектора. Достатньо простий метод, що не потребує спеціальних навичок;
за допомогою пайки.

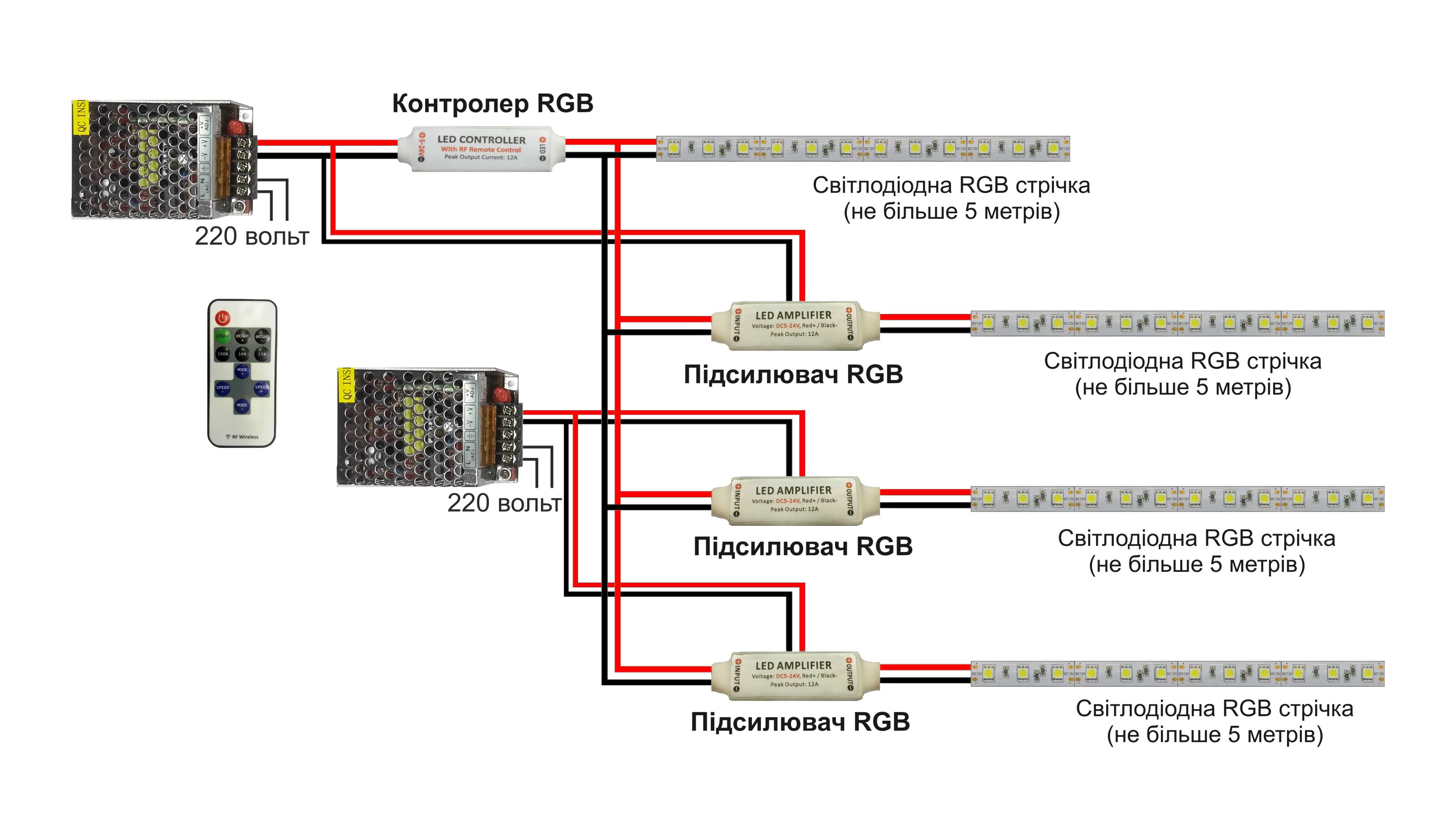

        Схема живлення LED-стрічок RGB, тобто різнобарвних, відрізняється від інших типів наявністю контролера. Після того, як трансформатор під'єднано до побутової електромережі, проводять його підключення до регулятора. У підключенні залучено 4 провідники — один загальний і три що керують кольорами. Кінці такої стрічки та контролер мають позначки маркування кожного виводу:
V + загальний дріт;
В — синій;
G — зелений;
R — червоний колір.

        У разі, якщо необхідно монтувати декілька різноколірних лед-стрічок, потрібно визначити та врахувати сумарне навантаження. Воно повинно бути на 30% менше за навантаження регулятора і трансформатора живлення. Можна додатково використовувати при підключенні RGB підсилювач, який забезпечить синхронність управління кольорами двох стрічок, а також допоможе налаштувати потрібну яскравість світла. Для підключення другу LED-стрічку під'єднують до придбаного підсилювача, після чого з'єднують його з головною стрічкою. Для забезпечення живлення підсилювача використовують окремий блок живлення, а у деяких випадках основний, що поєднаний з регулятором.

Коли доцільне використання димерів

Димер являє собою невеликий функціональний електроприлад, який відповідає за регулювання яскравості діодів. Також можна зустріти іншу назву — світлорегулятор, або контролер. Вони можуть відрізнятися конструкцією та функціоналом, і розподіляються на дві групи:

цифрові — для регулювання яскравості застосовується широтно-імпульсна модуляція:
аналогові — рівень яскравості освітлення змінюється внаслідок зменшення або збільшення напруги.

Сьогодні ринок пропонує різні регулятори — для моноколірних та RGB стрічок. У багатоколірних стрічках димери виконують задачу не тільки по регулюванню рівнів яскравості, а й задають необхідний режим освітлення, забезпечують світловий ефект. Також суттєвим плюсом димера є сприяння економії енергоспоживання. Іноді показники такої економії можуть досягати 35%, що приємно радує споживача.

Варто зазначити й збільшення періоду експлуатації стрічок, при використанні контролера. Термін збільшується шляхом мінімізації навантаження та нівелювання ризику перегріву. Більшість моделей укомплектовано пультом дистанційного управління, який робить користування підсвіткою більш зручним та комфортним. До речі, часто димери використовують як невіднятний елемент при монтажі охоронних систем безпеки.

Коли доцільне використання димерів? Коли на меті стоїть led підсвічування стелі, сходів та інших приміщень чи об'єктів, котрі потребують максимального освітлення, без потреби регулювання яскравості. Для нічного фонового освітлення, без подальшого збільшення насиченості, наприклад в спальні чи коридорі, встановлюють стрічки з мінімальною потужністю, не використовуючи при монтажі контролер. Коли планується використовувати освітлення в кількох режимах, потрібно встановити димер.

Чому led-стрічка мерехтить або не вмикається світло

На теренах інтернету сьогодні розміщено багато порад щодо підключення світлодіодної стрічки, особливо на форумах майстрів-аматорів. На жаль такі віртуальні уроки рідко містять вичерпну та адекватну інформацію, з детальним описом кожного етапу робіт. Часто від допущених помилок при підключенні світлодіодна стрічка може блимати, мерехтіти або зовсім не світитися. В такому випадку потрібно провести діагностику цілісності з'єднань, агрегатів, вузлів, перевірити подачу напруги. Взагалі зустрічаються наступні найпоширеніші причини відсутності світла чи інших проблем з led-освітленням:

неправильно підібраний блок живлення;
недотримання, ігнорування правил підключення;
неправильне з'єднання «полюсів».

Професіонали рекомендують купувати блоки для живлення лише від надійних виробників, перевірених часом постачальників. Саме це допоможе уникнути ситуації, коли зазначений у технічному описі потенціал приладу не відповідає фактичним експлуатаційним показникам. Для підключення RGB стрічок завдовжки більше ніж 5 метрів обирайте обладнання тієї самої марки. Комплектація від одного виробника допоможе обійти таку проблему, як пропуск діодів або несинхронне мерехтіння.

Нерідко проблема може критися у використанні трансформаторів з різними показниками вихідної напруги. Причиною мерехтіння також може стати поширена помилка — установка трансформатора через світловий вимикач, який поєднаний зі своєю підсвіткою. Це стає причиною блимання світлодіодів. Розв'язати проблему допоможе підключення блоку живлення через автомат електрощитка, або підключення вимикачів без підсвітки.
