Прохідні і перехресні вимикачі використовуються при облаштуванні освітлення в багатоповерхових особняках, довгих коридорах, на сходах, в спальнях і інших місцях, де є необхідність управління роботою одного джерела світла з декількох точок. Наприклад, для забезпечення зручності встановлюються два прохідних вимикача на майданчику першого і останнього поверхів сходів або ж у спальні – поряд з ліжком і при вході в кімнату.
Схема підключення сходового вимикача передбачає застосування перехресних комутаторів, якщо кількість прохідних моделей перевищує 2 шт. Перехресний вимикач – це обладнання з комутацією декількох контактів. Завдяки цьому знижується навантаження і забезпечується необхідний рівень надійності. На відміну від прохідних аналогів, перехресні моделі не можуть працювати автономно. Вони є виключно складовим елементом схеми прохідних вимикачів. На більшості схем графічне позначення обох видів є однаковим.
Прохідний вимикач: конструкція і застосування
За своїм конструктивним особливостям даний вид електрофурнітури є перемикачем, проте за зовнішнім виглядом дуже нагадує стандартні вимикачі. На лицьовій стороні виробу можна помітити характерну стрілку «вгору-вниз». На контактній частині брендових моделей (Schneider Electric, Videx, Livolo) нанесена відповідна схема. У більшості китайських бюджетних аналогів відповідне маркування відсутнє, тому рекомендуємо порахувати контакти з міді в отворах (клеми). Прохідний вимикач має 3 клеми, в той час як звичайні 1 клавішний вимикач - 2. Так само, як і класичні вимикачі, даний вид фурнітури випускається з різною кількістю клавіш (1,2,3) і може мати різний вид управління (механічний, сенсорний, з допомогою ДУ).
Прохідний вимикач світла має 3 контакти, 2 з яких є спільними. Такі прилади мають 1 вхідний ланцюг та 2 вихідних. Таким чином, пристрій перерозподіляє, «перекидає» контакт в різні положення. Звідси походить друга назва електрофурнітури - вимикач-перемикач або перекидний. В одноклавішних моделях присутні 3 зажими (з них - два виходять), в двухклавішних моделях кількість контактів відповідає шести і т.д. Таким чином, при зміні положення одного з перемикачів відбувається автоматичне включення або відключення необхідної лінії.
Багатоклавішні варіанти підійдуть для просторих і великих приміщень з кількома входами і численними джерелами світла. Для стандартних випадків (сходи, спальня, коридор, двір) краще вибрати одноклавішний прохідний вимикач світла. На сучасному ринку великою популярністю користуються саме одно- і двоклавішні моделі. Вони зручні в експлуатації і більш прості в установці. При монтажі трьохклавішної фурнітури рекомендується звернутися до послуг професійного електрика, враховуючи більшу складність схеми і численність контактів.
Перехресний вимикач: конструкція і застосування
За своєю конструкцією це невеликий пристрій комутаційного типу, що працює за допомогою механічного або сенсорного управління. На ринку представлені накладні та вбудовані моделі для відповідних способів монтажу електропроводки. За зовнішнім виглядом лицьового боку перехресні вимикачі не відрізняються від звичайних аналогів. Принципова різниця полягає в кількості клем для монтажу (їх 4 шт.). У приладах з двома клавішами управління кількість клем становить 8. Є маркування пари, входу і виходу. Можна придбати як клавішні моделі, так і варіанти з поворотним механізмом (в такому приладі замикання досягається завдяки механізму поворотної дії). У прохідних вимикачах всі контакти перебувають в замкнутому вигляді, а електрострум проходить по провідникам. Після натискання на кнопку здійснюється розмикання електричного кола. При натисканні на клавішу іншого вимикача ланцюг автоматично замикається. В інтернет-магазинах ви можете знайти пропозиції від відомих вітчизняних та зарубіжних компаній. Серед їх основних відмінностей - якість матеріалів, ступінь вологозахисту і вартість.
Як підключити прохідний вимикач?
Однією з найбільш затребуваних на сучасному ринку моделей є одноклавішний і двоклавішний прохідний вимикач, тому розглянемо схему підключення прохідного вимикача даного типу. Після вибору місця і підготовки підрозетників в них розміщують електрофурнітуру.

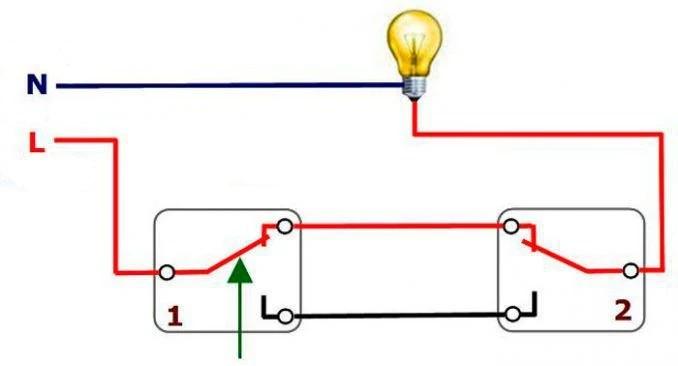

Проводиться установка багатолампових люстр або світильників, з підключенням до них трьохжильного кабелю з фазою, заземленням і робочим нулем. Враховуючи те, що один перемикач має три контакти, нам необхідно взяти два кабелі трьохжильних потрібної довжини. Фазу подають на вхід одного з пристроїв, а вхід іншого монтують до проводу освітлювального приладу. Другий провід від світильника приєднують до нульового проводу. У обох вимикачів виходи N1 повинні бути пов'язані один з одним, так само роблять з виходами N2. Реалізація аналогічної схеми допускається при установці 4 одноклавішних моделей, однак такий варіант є менш практичним через необхідність придбання додаткових розподільних коробів і кабелю. При виникненні труднощів наші консультанти нададуть відповідь на додаткові питання. Ми розкажемо, як підключити сходовий вимикач конкретного типу та допоможемо купити модель з необхідними характеристиками.
Як підключити перехресний вимикач?
Розглянемо порядок монтажу перехресного вимикача до прохідного. Провід на 3 жили монтують до першої коробки розподілу (2 жили - нуль і фаза, 1 - земля). Фазний провід з першої коробки розподілу приєднують до перемикача прохідного типу, де відбувається його роздвоєння за рахунок особливостей конструкції. Після цього до перехресного вимикача приєднують провід, який йде від першого вимикача прохідного типу. Даний етап є дуже важливим, тому рекомендується завчасно вивчити маркування.
Підключення має бути здійснене чітко до входу перемикача (в більшості випадків його маркують стрілками). Підключіть ПВ до прохідного кабелю, через розподільну або монтажну коробку. Під час роботи слід періодично звірятися зі схемою і враховувати маркування на приладі. При відсутності умовних позначень на фурнітурі скористайтеся мультиметром. Одинарна клема направляється через коробку розподілу до освітлювального приладу, для цього також необхідний провід на три жили. Після завершення монтажу перевірте стійкість положення вимикача і міцність всіх контактів.
